SBI——实时3D浅地层剖面仪

    实时三维浅地层剖面成像（SBI）技术利用多通道声学技术，可实现宽条带3D海底剖面成像。

    SBI 实时3D浅地层剖面成像仪是由加拿大PanGeo公司独立研发生产的高分辨率水下三维浅地层剖面成像系统。SBI系统利用多接收通道声学成像对海底底质分层情况以及掩埋物的发现与辨识提供了突破性的技术革新。掩埋物包括海底光缆、石油管线；同时对一些海底物探作业风险提供评估，如地层以下岩石、硬地层、人造残骸、丢弃物、未爆炸的危险品（如铁磁性或非铁磁性导弹、鱼雷等）。SBI系统帮助水下搜索作业以及地层探测作业降低了风险和成本，提高了底质科学研究手段和水下安全防护可靠性。

优点

·  SBI可实时探测海底掩埋管线、电缆和未爆炸弹药（UXO）、巨石、混凝土沉排等异物；

· SBI对铁磁性或废铁磁性的物体均可实时探测成像；

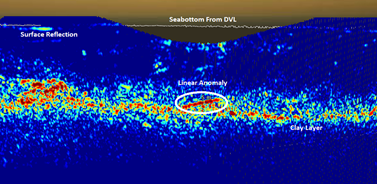

· SBI三维实时效果后，可实时对地质进行分类，同时显示三视图（俯视、沿航迹截面、垂直截面）；

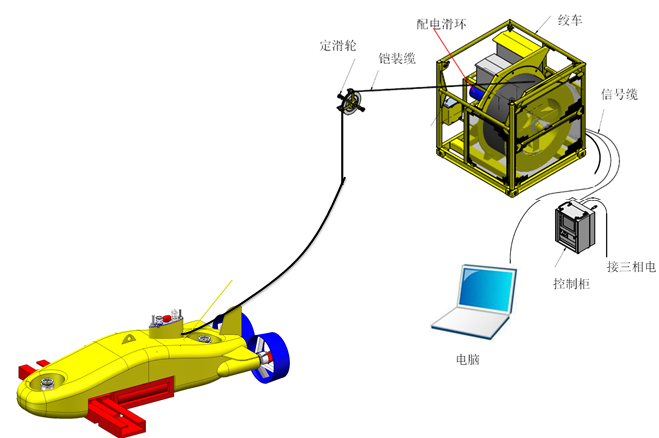

· SBI水中可达到零浮力，并可轻松集成在ROV、AUV、AROV或船舷侧固定等安装方式。

性能

· SBI可对埋藏深度6米、宽5米的海床下方实时成像，分辨率5厘米；

· SBI可精确识别埋藏危险物的大小尺寸、相对位置。

可实现 · 对深达6米的管线、电缆和其它目标成像和确定掩埋深度，通过不同视 角对目标定量； · 高分辨率地层成像分析；                                       · 能通过3D数据集进行水平和垂直勘查； · 含天然气土壤、硬层定位和定量； · 可用EIVA NaviModel软件对3D SAS数据建模；        标准数据格式SEG-Y。

SBI构成

数量 说明 空气中重量 (kg) 水中重量(kg) 1 前框架 214 115 1 栈板 249 97 1 适配器 43 30 总重量 506 242 加上浮力泡沫总重量 * 543 88~0

* 注：栈板可添加浮力泡沫，使水中装载量从242kg降至88kg，甚至到0浮力。泡沫可装在栈板上，栈板长度从1308mm增至1768mm。 ** 注：集成安装适配器③针对不同ROV配有对应设计参数。AUV/AROV用户无需适配器。



技术参数

说明 脉冲类型 线性调频Chirp 工作水深 1500m 垂直分辨率 5cm Ping率 50Hz 水听器通道 40个 作业要求 距海底3.5-10m（距离越近分辨率越高） 作业速度＜2节（速度越小数据密度越高） 最小管线 4寸直径
